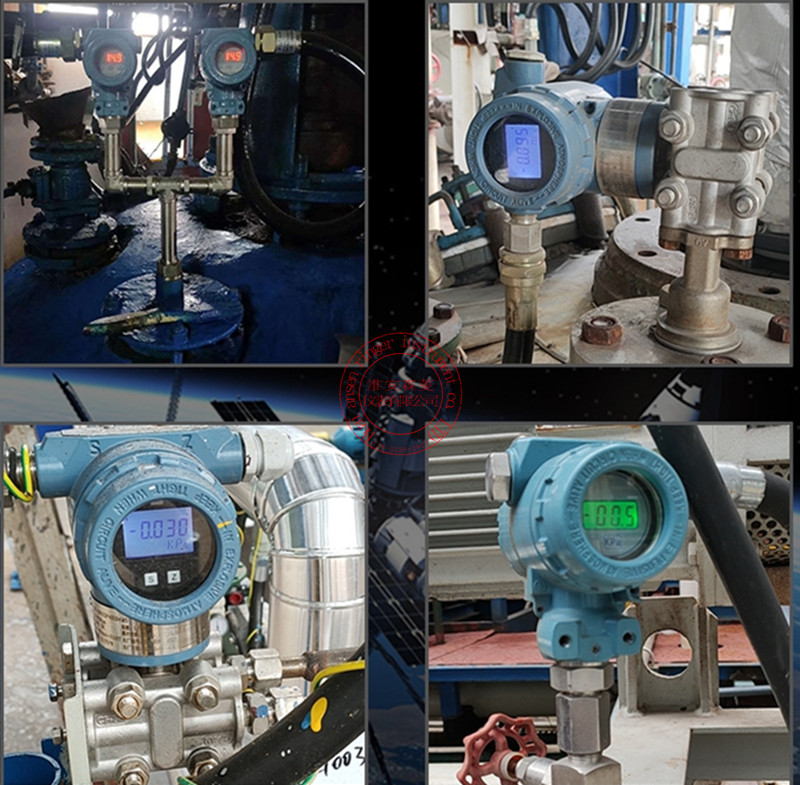

擴散硅壓力變送器結構 壓力傳感器與二極管溫度傳感器一起封裝在測量膜盒頂部，再由兩塊密封法蘭夾住膜盒本體構成了變送器的測量部，負責把工作現場待測的壓力信號轉換為電壓信號。另有電子線路板和液晶顯示表頭及接線端子構成顯示部，負責把傳感器輸出的電壓信號通過放大、二線制信號處理變換4~20mA后，輸出標準電流信號 。 擴散硅壓力變送器結構圖（圖） 由于傳感器的輸出是非標準的信號，在實際應用中為了使傳感器具有通用性以及便于信號的傳送和記錄，就將傳感器與帶有標準信號輸入電路配套使用，使之輸出符合標準的信號。此時輸出標準信號的傳感器就稱為變送器 。 簡而言之，變送器是從傳感器逐步發展而來的。本文研究的擴散硅壓力變送器主要由 MEMS 傳感器、測量膜盒和接口與處理電路(智能電路板)三大部分組成。 ···
了解詳情

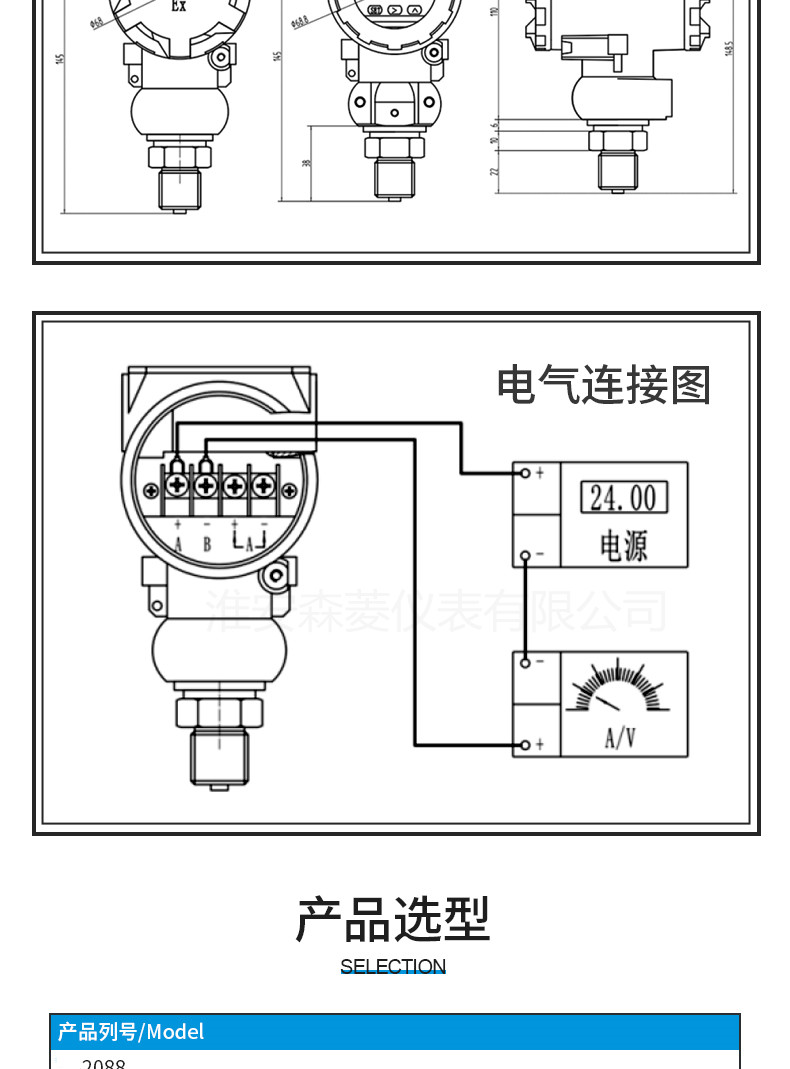

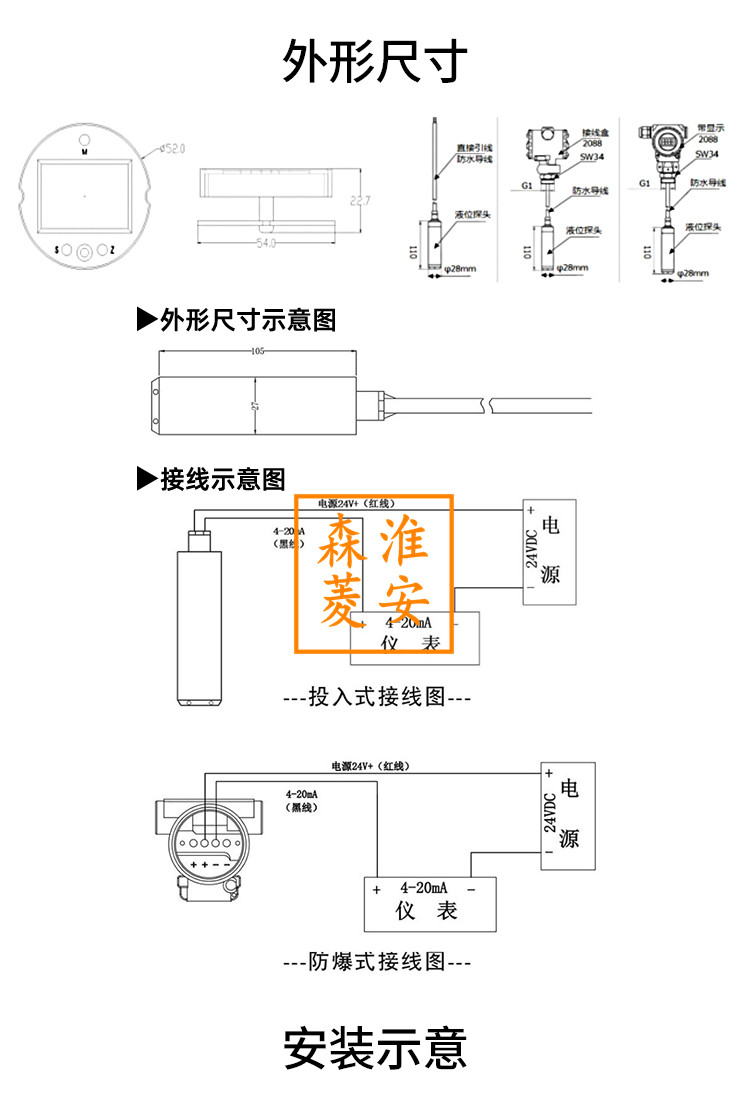

擴散硅壓力變送器的接線說明如下： 1、維修擴散硅壓力變送器時應切斷本安電路電源,不要在危險區進行檢修。電源電纜選用RTV三芯電纜線，電纜線外徑為φ8mm，電線截面不小于1mm。變送器的本安導線不得與高壓電纜一起敷設，導線長度應晝縮短，導線的分布電感、分布電容與變送器的有效電感、有效電容分別之和，不得超過安全柵規定的額定值。 擴散硅壓力變送器的接線（圖） 1、維修擴散硅壓力變送器時應切斷本安電路電源,不要在危險區進行檢修。電源電纜選用RTV三芯電纜線，電纜線外徑為φ8mm，電線截面不小于1mm。變送器的本安導線不得與高壓電纜一起敷設，導線長度應晝縮短，導線的分布電感、分布電容與變送器的有效電感、有效電容分別之和，不得超過安全柵規定的額定值。 3、電氣殼體上的接線孔應當密封或塞住(用密封件)，以防止在電氣殼體內積水。如果接線孔不能密封，電氣殼體接線孔應朝下安裝，以便排液。 搬運和安裝變時，應小心謹慎，···
了解詳情
擴散硅變送器選用進口擴散硅壓力芯片制成，當外界液位發生變化時，壓力作用在不銹鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經過精密的補償技術、信號處理技術、轉換成標準的電流信號。該電流信號的變化正比于液位的變化。 特點 1)體積小、重量輕、安裝、調試、使用方便，高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。 2)使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定的防腐能力。不銹鋼全封閉外殼，防水好。 擴散硅壓力變送器的工作原理（圖） 3)壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。工作原理當壓力信號作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，zui后經V/A電壓電流轉換成與被測介質(液體)的液位壓力成線性對應關系的4-20m···
了解詳情
擴散硅壓力變送器調試說明書 調整前，檢查電源極性和電壓，切勿將擴散硅壓力變送器直接與交流220V電源連接，然后檢查氣路連接是否泄漏，一切正常后接通電源，穩定5分鐘即可。變送器零點、量程電位器在電路板一側的艙室內。 1、 零點調節范圍±5%; 滿量程調節范圍±20%。 2、用壓力信號源給變送器輸入滿量程壓力信號，變送器輸出為5.000V(或20.00mA)，若不等于此值， 可調整量程電位器; 擴散硅壓力變送器調試說明（圖） 3、用壓力信號源給變送器輸入零位時的壓力信號，若變送器零位壓力為零(表壓)，則把變送器直接與 大氣相通。此時變送器輸出電壓為1.000V(或4.00mA)，若不等于此值，可調整零位電位器; 4、壓力信號源與待測變送器的連接頭連接，并注意使之密封良好; 5、按照(2)、(3)反復幾次，即可校正量程; 本產品所有參數以及數···
